dn50渦街流量計

dn50渦街流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LUGB
  • 測量范圍:5-11000m3/h
  • 精度等級:1.5級、1.0級
  • 公稱通徑:DN20~DN1200
  • 適用介質:氣體、液體、蒸汽
  • 工作壓力:1.6MPa~10MPa
  • 工作溫度:-80℃~450℃
  • 供電方式:24VDC或鋰電池
  • 訂貨號:NRYAMQAMI393

dn50渦街流量計概述
渦街流量計是采用壓電應力式傳感器,性能可靠性高,可在-20℃~+250℃的流體溫度范圍內工作。工作壓力損失較小,量程范圍寬,對空氣測量量程比可達30比1,應力式渦街流量計測量技術成熟的產品。具備了模擬標準信號、數字脈沖信號輸出,可以與計算機等數字系統配套使用,是一種比較先進、理想的測量?jī)x器。

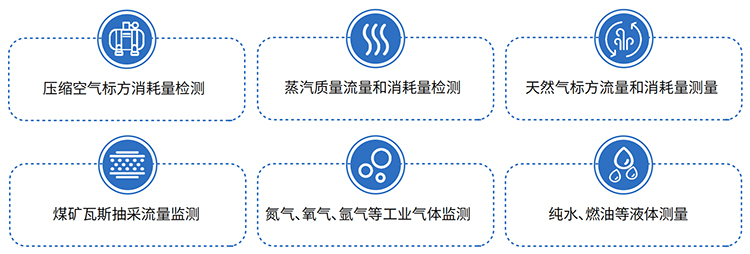

渦街流量計廣泛用于工業管道介質流體的流量測量,如氣體、液體、蒸氣流量計等多種介質,精度高,在測量流體體積流量時不受流體密度、壓力、溫度、粘度等參數的影響,可靠性高,維護量小,能長期穩定。

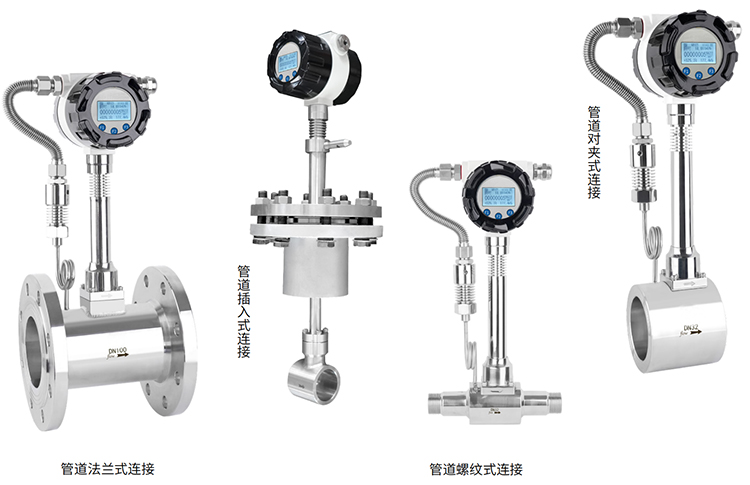

dn50渦街流量計產品圖

dn50渦街流量計的工作原理
在流體中設置非流線型旋渦發生體(阻流體),則從旋渦發生體兩側交替地產生兩列有規則的旋渦,這種旋渦稱為卡曼渦街,如圖所示。
dn50渦街流量計工作原理圖
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f,被測介質來流的平均速度為V,旋渦發生體迎流面寬度為d,表體通徑為D,根據卡曼渦街原理,有如下關系式:
f=StV/d   公式(1)
式中:
f-發生體一側產生的卡門旋渦頻率
St-斯特羅哈爾數(無量綱數)
V-流體的平均流速
d-旋渦發生體的寬度
由此可見,通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數,
圖表示斯特羅哈爾數(St)與雷諾數(Re)的關系。
dn50渦街流量計工作原理曲線圖
在曲線表中St=0.17的平直部分,漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速,由流速V求出體積流量。所測得的脈沖數與體積量之比,稱為儀表常數(K),見式(2)
K=N/Q(1/m3)   公式(2)
式中:K=儀表常數(1/m3)。
N=脈沖個數
Q=體積流量(m3)

dn50渦街流量計產品特點
1、結構簡單而牢固,無可動部件,可靠性高,長期運行十分可靠。
2、安裝簡單,維護十分方便。
3、檢測傳感器不直接接觸被測介質,性能穩定,壽命長。
4、輸出是與流量成正比的脈沖信號,無零點漂移,精度高。
5、測量范圍寬,量程比可達1:10。
6、壓力損失較小,運行費用低,更具節能意義。
7、在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的影響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償,調換配件后一般無需重新標定儀表系數。
8、應用范圍廣,蒸汽、氣體、液體的流量均可測量。
9、檢定周期為二年。
10、應用內徑范圍為25-300mm(滿管式),插入式應力式渦街流量計應用內徑范圍為350-1200mm)。
11、滿管式測量液體精度為1%,測量蒸汽和氣體精度為1.5%,插入式測量液體精度為2%,測量蒸汽和氣體精度為2.5%。
12、被測介質溫度為-20~150℃、-40~250℃、+100~350℃(僅管式)。
13、輸出信號為三線制電壓脈沖,三線制4-20mA、二線制4-20mA。

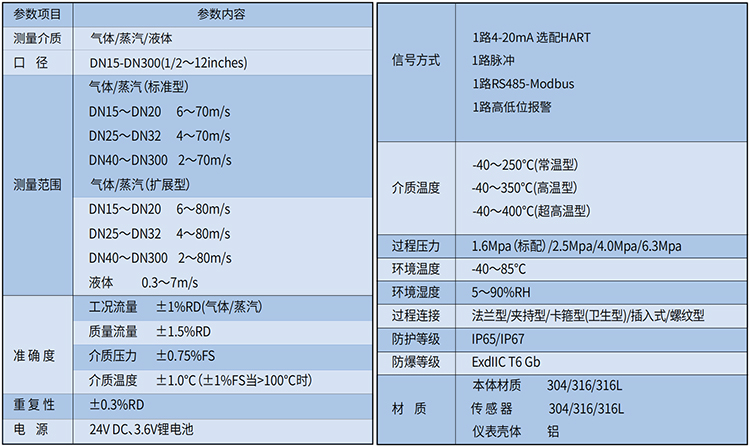

dn50渦街流量計參數
1、口徑:DN15~DN3000mm
2、公稱壓力:0.6~42MPa
3、工況溫度:-180~+500℃
4、精度:±1.5%FS
5、輸出信號:4~20mA二線制;脈沖0~1000HZ;RS232/RS485(或按用戶要求協商提供)
6、防護等級:IP65 IP67
7、防爆標志:本安型ExiallCT4;隔爆型ExdllCT4
8、執行標準:企標Q/BET05-06
9、表頭顯示:累積流量;瞬時流量;工況溫度;工況壓力(溫壓補償式才有);棒狀滿量程百分比;故障自檢
10、公稱通徑:卡裝式:DN10~DN300; 插入式:DN350~DN1000; 法蘭式:DN10~DN3000

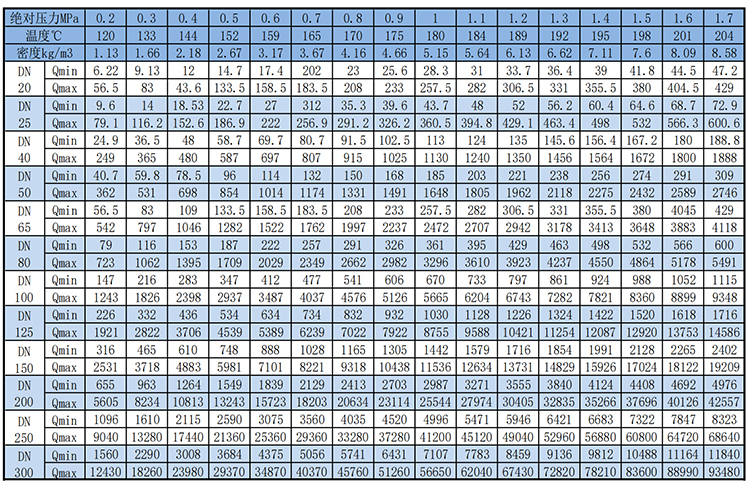

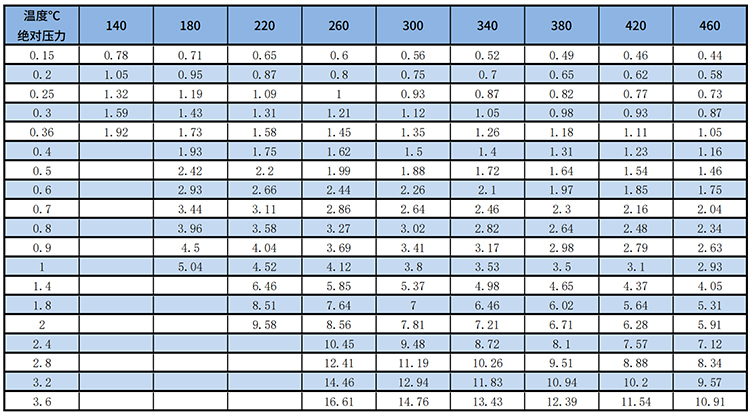

dn50渦街流量計流量范圍

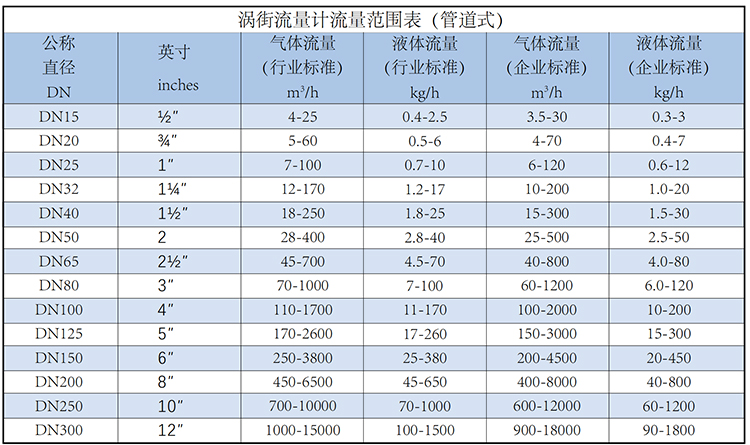

dn50渦街流量計流量范圍對照表
常用氣體流量計介質的標準狀態密度(0℃,絕壓P=0.1MPa)

                氣體名稱                密度(kg/m3)                氣體名稱                密度(kg/m3)
                空氣(干)                1.2928                乙炔                1.1717
                氮?dú)?/td>                1.2506                乙烯                1.2604
                氧氣                1.4289                丙烯                1.9140
                氬氣                1.7840                甲烷                0.7167
                氖氣                0.9000                乙烷                1.3567
                氨氣                0.7710                丙烷                2.0050
                氫氣                0.08988                丁烷                2.7030
                一氧化碳                1.97704                天然氣                0.8280
                二氧化碳                1.3401                煤制氣                0.8020


dn50渦街流量計安裝尺寸

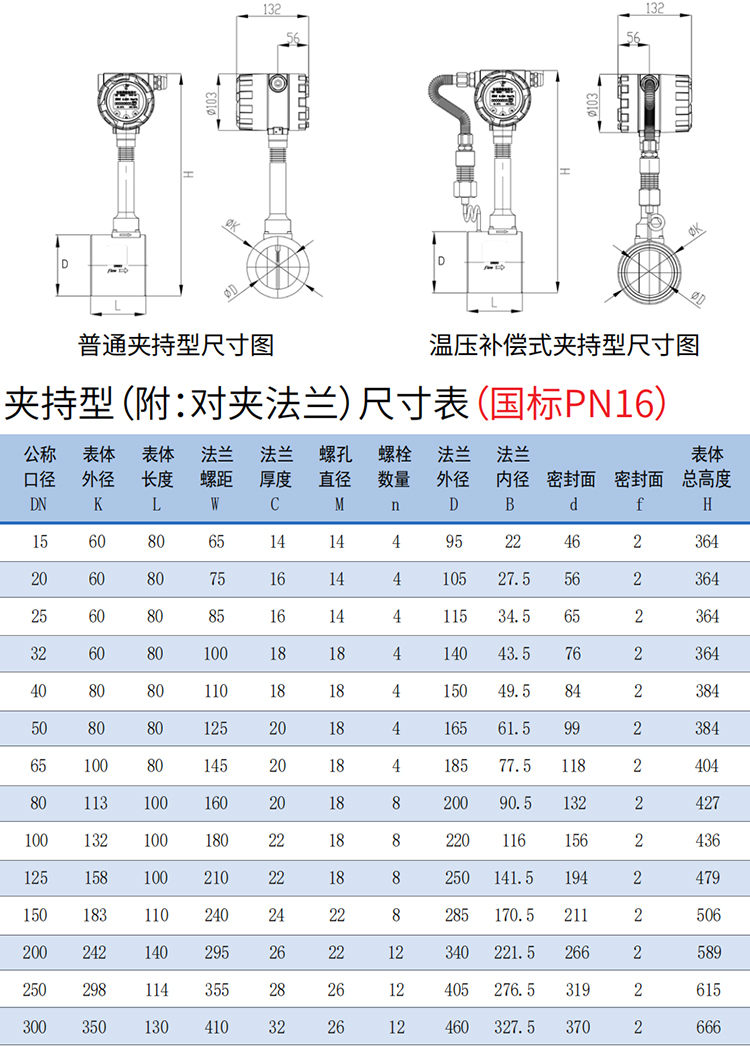

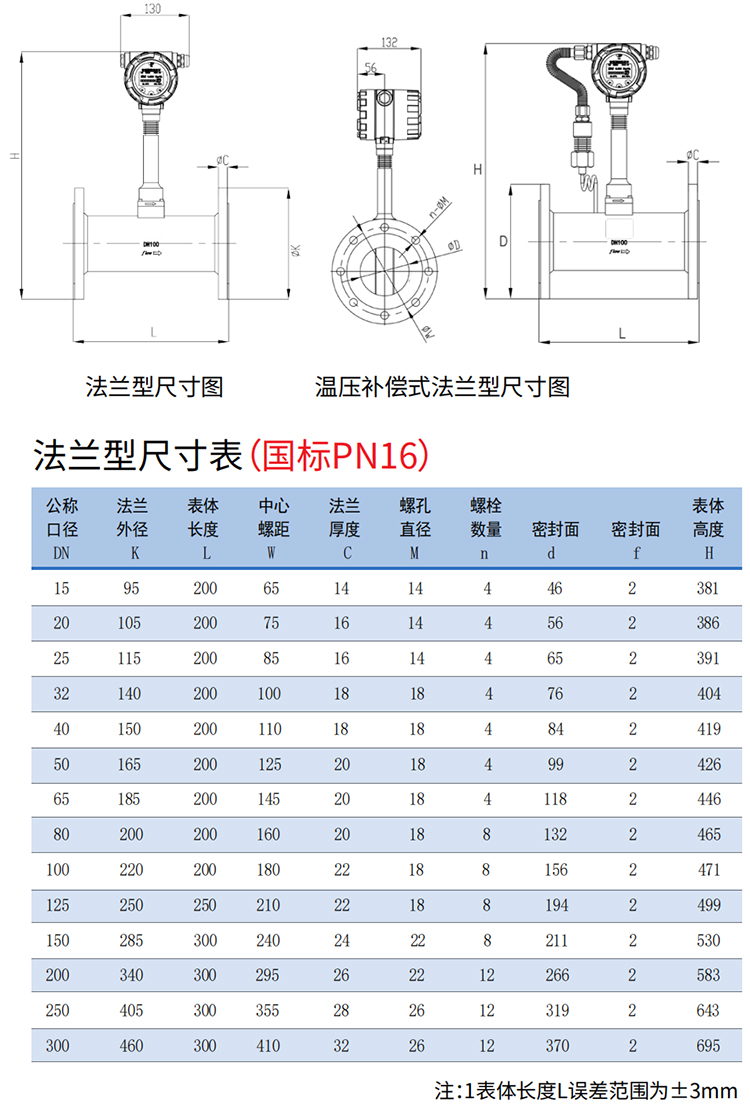

dn50渦街流量計安裝尺寸圖
插入式渦街流量計安裝尺寸圖

dn50渦街流量計產品型譜

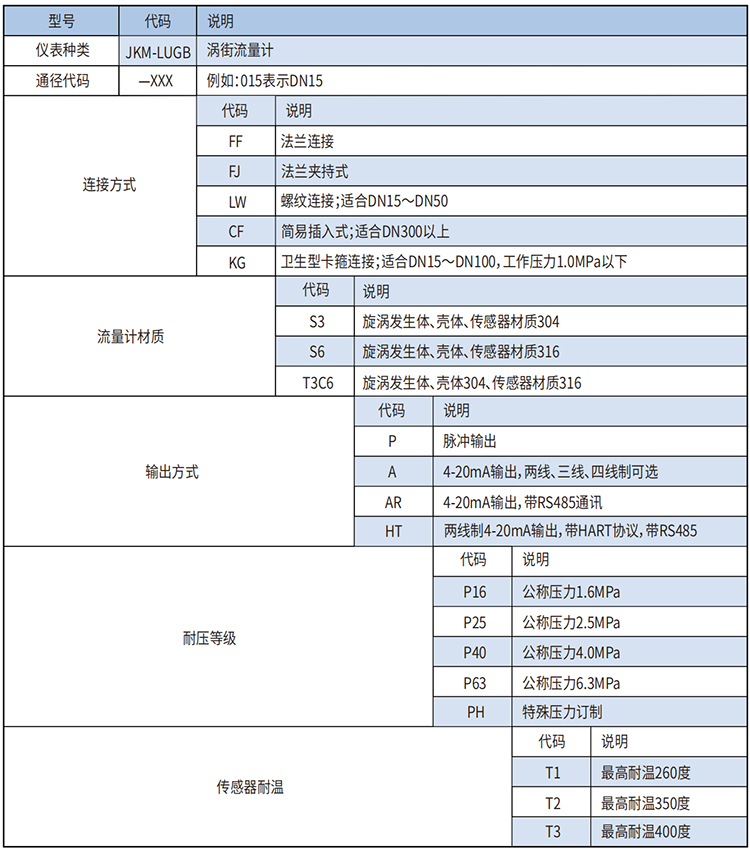

dn50渦街流量計型譜選擇對照表

dn50渦街流量計的安裝要求(D為管道的直徑)

                管道情況                上游                下游
                同心收縮管 全開閘閥                15D                5D
                90℃直角彎頭                20D                5D
                同平面二個90℃彎頭                25D                5D
                半開閘閥 調節閥                50D                5D
                不同平面二個90℃彎頭                40D                5D
                帶整流管束                12D                5D

安裝條件
1.傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游 和下2游應配置一定長度的直管段,其長度應符合前直管段15~20D,后直管段5~1OD的要求。
2.安裝液體傳感器的附近管道內應充滿被測液體。
3.傳感器應避免安裝在有強烈機械振動的管道上。
4.直管段的內徑盡可能與傳感器通徑一致,若不能一致,應采用比傳感器通徑略大的管道,誤差 要≤3%,并不超過5mm。
5.傳感器應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合。
dn50渦街流量計安裝圖
dn50渦街流量計工作現場圖

上一篇:遠傳渦街流量計,智能型分體式鍋爐高溫蒸汽計量表

下一篇:dn100渦街流量計,工業鍋爐供熱蒸汽管道計量表
