電磁流量計四線制怎么接線
電磁流量計的兩線制、三線制、四線制，是指各種輸出為模仿直流電流信號的變送器，其作業原理和布局上的差異，而并非只指變送器的接線方式。
先看一下它們的定義。
兩線制：兩根線及傳輸電源又稱傳輸信號，也就是傳感器輸出的負載和電源是串聯在一起的，電源是從外部引入的，和負載串聯在一起來驅動負載。
三線制：三線制傳感器就是電源正端和信號輸出的正端分離，但它們共用一個COM端。
四線制：電源兩根線，信號兩根線。電源和信號是分開工作的。
四線制電磁流量計是*近很多客戶經常咨詢的電磁流量計，有很多客戶在選擇四線制電磁流量計的時候不知從何下手，所以小編**為大家介紹一些關于四線制電磁流量計的相關知識。
電磁流量計目前在工業生產以及樓宇消防，節能減耗上應用的越來越廣泛，依靠其穩定性和精度高的性能受到用戶的一致認可。電磁流量計這種需要較大啟動電流和運行功率的儀表大都是采用四線制的，因?yàn)檩^大的功耗會造成較大的壓降。四線制電磁流量計供電回路和信號輸出回路相互獨立，有效的減少了由于供電回路電壓顛簸對于遠傳信號的影響，進步數據傳輸?shù)姆€(wěn)定性。
電磁流量計由電磁流量轉換器和電磁流量傳感器兩大部分組成，轉換器向電磁流量傳感器勵磁線圈提供穩定的勵磁電流，并以此產生穩定的磁場。依靠法拉*感應定律，導電流體以平均流速V(m/s)通過裝有一對測量電極的一根內徑為D(m)的絕緣導管內活動時，該管道處于一個均勻的磁感應強度為B(T)的磁場中，那么在一對電極上就會產生感應電動勢E(V)，它的方向垂直于磁場和流體的方向。
管道流體的流量與電動勢成正比，通過測量電動勢的大小可以精確的計較出管道內的流量大小。如果是兩線制的電磁流量計，輸出信號一般在4~20mA，毫安級的電流是無法滿足測量勵磁的需要的。所以，即便是直流供電的也大都是是四線制電磁流量計。
四線制電磁流量計依靠穩定的性能和出色的性價比，逐漸受到恢弘用戶的歡迎。在節能減排、中水回用、環保水處分等行業應用隨處可見四線制電磁流量計。
因?yàn)?-20mA.DC(1-5V.DC)信號制的遍及和運用，在控制系統運用中為了便于銜接，就需求信號制的一致，為此需求一些非電動單元組合的外表，如在線剖析、機械量、電量等外表，能選用輸出為4-20mA.DC信號制，可是因?yàn)槠渥儞Q電路雜亂、功耗大等緣由，難于悉數滿意上述的三個條件，而無法做到兩線制，就只能選用外接電源的方法來做輸出為4-20mA.DC的四線制變送器了。

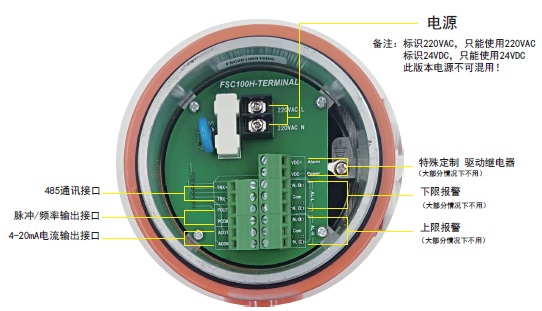

四線制變送器如圖所示，其供電大多為220V.AC，也有供電為24V.DC的。輸出信號有4-20mA.DC，負載電阻為250Ω，或許0-10mA.DC，負載電阻為0-1.5KΩ；有的還有mA和mV信號，但負載電阻或輸入電阻，因輸出電路方式不一樣而數值有所不一樣。
